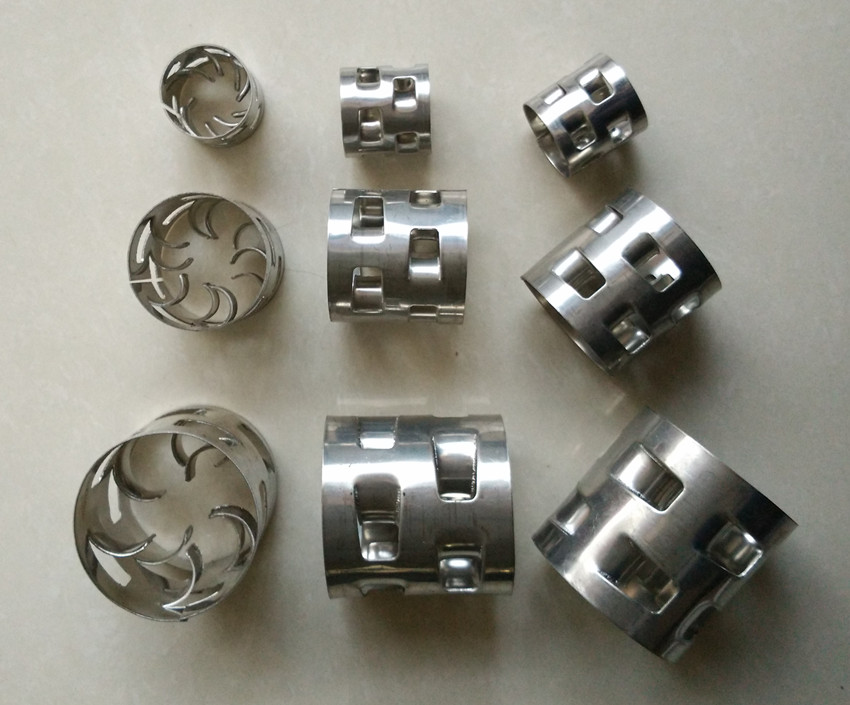

不銹鋼鮑爾環
金屬鮑爾環填料是采用金屬薄板沖制而成,在環壁上開出了兩排帶有內伸舌葉的窗孔。每排窗孔有五個舌葉,每個舌葉彎向環內,指向環心,在中心處幾乎相塔,上下兩層窗孔的位置相互錯開,一般開孔的總面積約為整個環壁面積的35%左右,使得塔內的氣體和液體能夠從窗口自由通過,目前鮑爾環填料仍是被采用的主要環形填料之一 鮑爾環填料是一種高徑相等的開孔環型填料,鮑爾環每層窗孔有5個舌葉,每個舌葉內彎指向環心,上下兩層窗孔的位置相反錯開,一般開孔面積約占環壁總面積的30%左右。具有空隙率大,壓降和傳質單元高度低,泛點高、汽液接觸充分、比重小、傳質效率高等特點。這種結構改善了汽液分布,充分利用了環的內表面,從而使得填料塔內的氣體和液體能夠從窗體自由通過。 開孔切開的窗葉片一邊與環壁母體相連,另一邊彎向環內,在環中心幾乎對接,上下兩層葉片的彎曲方向相反。由于開孔,溝通了環內外表面和空間,使得液體和氣體均勻分布,因此,阻力、通量和傳質效率均比拉西環顯著改善。 鮑爾環這種結構改善了汽液分布,充分利用了環的內表面,從而使得填料塔內的氣體和液體能夠從窗體自由通過。
鮑爾環填料具有通量大、阻力小、分離效率高及操作彈性大等優點,在相同的降壓下,處理量可較拉西環大50%以上。在同樣處理量時,降壓可降低一半,傳質效率可提高20%左右。與拉西環比較,這種填料具有生產能力大、阻力小、操作彈性大等特點,在一般情況下同樣壓降時處理可比拉西環大50%-100%,同樣處理時壓降比拉西環小50%-70%,塔高也有降壓,采用鮑爾環可以比拉西環節約20%-40%填料容積。
規格 | 直徑 | 堆積密度(m3) | 堆積個數(m3) | 比表面積(m2/m3) | 空隙率(%) |
?25 | 25*25*0.5(0.6) | 400(480) | 52000 | 218 | 94.8 |
?38 | 38*38*0.6(0.8) | 330(440) | 15200 | 141 | 96.08 |
?50 | 50*50*0.8(1.0) | 320(410) | 6500 | 107 | 95.9 |
?76 | 76*76*1.0(1.2) | 260(320) | 1830 | 74 | 97 |
